高强螺栓试验夹具
高强螺栓试验夹具是我公司根据國家相关标准GB/T3098.1-2000，选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。
热度：309 上架时间：2022-09-08

以信誉求生存，以创新谋发展

0531-87189238
点击咨询
产品介绍：

功能用途

高强螺栓试验夹具是我公司根据國家相关标准GB/T3098.1-2000，选用特殊材料精心设计加工制作而成，它通过不同方式的组合，可以进行螺栓楔负载试验和普通拉力试验、螺栓保证最小拉力荷载试验、螺母保证荷载试验。该夹具通过连接拉杆夹持到万能试验机的钳口内，即可以进行各种拉力试验，普通液压万能试验机不需添加或更改其它装置。

主要技术参数

楔负载试验最大拉力 696kN（M30-10.9s)
螺栓最小拉力荷载试验 583kN（M30-10.9s）
螺母保证荷载试验 583kN（M30-10.9）
螺栓保证荷载试验 466kN（M30-10.9s）

 备注：M30以上的高强螺栓试验夹具需特殊订货。

 夹具配置：



夹具體（含拉杆）一对 （共4件）
平垫M10M12M14M16M18M20M22M24M27M30各一件 （共10件）
带内螺纹的拉力环M10M12M14M16M18M20M22M24M27M30各两件（共20件）
楔负载块M10M12M14M16M18M20M22M24M27M30各一付（2件/付，共20件）M20以下為10º、6º，M22（含M22）以上為4º、6º

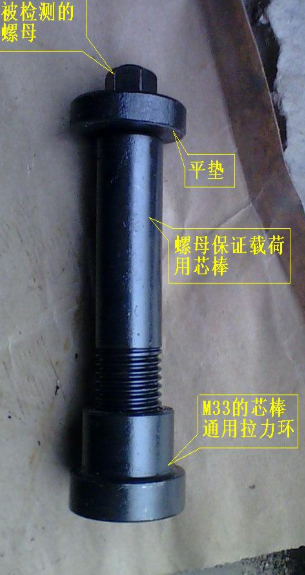

螺母试验芯棒M10M12M14M16M18M20M22M24M27M30各一件（共10件）

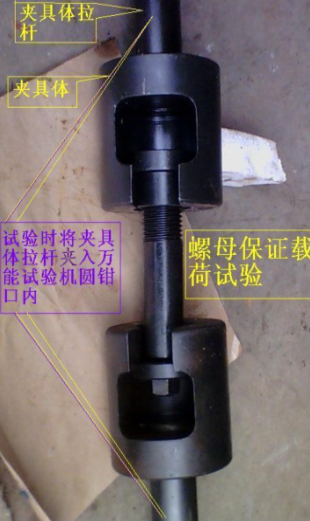

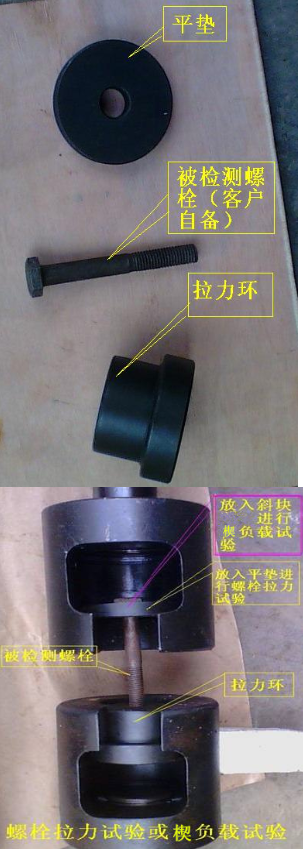

高强螺栓夹具 图片
